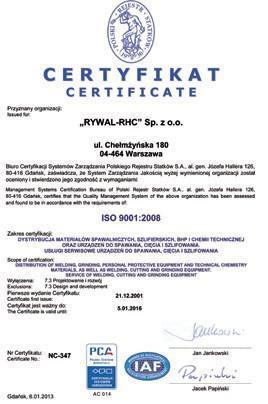

1 RYWAL RHC este o întreprindere privată înfiinţată în 1992 care îşi desfăşoară activitatea în domeniul producției, distribuţiei şi vânzărilor en-gross de consumabile pentru sudare, echipamente de sudură electrice și pe gaz, materiale abrazive, maşini de tăiere cu bandă, sisteme de ventilaţie, produse chimice industriale, echipamente de protecţie şi produse adiţionale folosite în procesul de sudare. Sediul şi depozitul central sunt localizate în Torun centrul Poloniei. Datorită poziţiei geografice avantajoase şi ofertei atractive, suntem un partener important pentru clienții străini. Relaţiile internaţionale reprezintă pentru noi cea mai importantă şi de pespectivă activitate din organizaţia noastră. Urmând strategia noastră de expansiune, distribuim produse în: Germania, Olanda, Slovacia, Lituania, Estonia, România, Belarus, Rusia, Ucraina, Letonia și Dubai. Suntem în căutarea de parteneriate pe termen lung, care vor aduce atât nouă cât şi partenerilor satisfacţii şi rezultate financiare foarte bune. RYWAL RHC este unul dintre cei mai mari distribuitori din domeniul sudurii în Europa. Numărul de clienţi în continuă creștere confirmă succesul nostru de pe piaţă. Am obţinut premii de la reviste economice şi asociații de afaceri poloneze. În 2008 am fost recompensaţi de către Societatea Americană de Sudură (American Welding Society AWS) pentru realizările obţinute în domeniul distribuţiei echipamentelor şi consumabilelor pentru sudare în Europa. Cele mai mari avantaje ale companiei noastre sunt reprezentate de oferta variată, angajaţii profesionişti și logistica bine dezvoltată şi organizată care garantează termene de livrare reduse. Pentru îndeplinirea celor mai înalte standarde în ceea ce priveşte serviciile, respectăm cu stricteţe directivele ISO Mulţumită acestui lucru, suntem partenerul ideal de dezvoltare mutuală pentru numeroase organizaţii. Am creat o ofertă completă sub mărcile MOST şi GOLD, care ajută partenerii noştri să identifice produse de înaltă calitate ca alternativă avantajoasă la produsele de mărci internaţionale existente pe piață. Produsele noastre sunt certificate şi aprobate de către TUV, DB, AWS, LR şi alte entități similare. Ca rezultat al numeroşilor ani de experienţă, cerinţelor date de clienţi şi cooperării cu furnizori globali, dorim să vă prezentăm catalogul nostru. Fiecare produs din familia MOST şi GOLD a fost ales după o selecţie detaliată, începând de la cercetarea pieţei, design, distribuţie, preț și, în final, prezentarea. Acest catalog este răspunsul nostru pentru clienţii care urmăresc o ofertă variată, de înaltă calitate și la preţuri rezonabile. De aceea considerăm că oferta noastră este un ghid important pentru cei care doresc să cunoască întregul sortiment de produse folosite în domeniul sudurii şi tăierii. Cuprins I Echipamente şi accesorii pentru sudare 3 II Accesorii pentru sudarea și tăierea oxigaz 41 III Echipamente de protecţie 49 IV Echipamente auxiliare 69 V Produse chimice 79 VI Tehnologii de lipire și instalare 85 VII Abrazivi 105 VIII Benzi și fierăstraie cu bandă 137 IX Materiale pentru sudare 147 1

2 Ă Ğ Ŷ ŽŵŽĐũ Ă Ğ Ƶ ƌ Ă ŝ ƉLJǁ ƌƚƌ ĨĞ Ă Ž ǁǁǁ ĂŬƚƵĂ Ŷ

3 I ECHIPAMENTE ŞI ACCESORII PENTRU SUDARE CUPRINS 1. Aparate şi pistolete pentru sudarea MIG/MAG 1.1. Aparate MIG/MAG 1.2. Pistolete MIG/MAG 2. Aparate și pistolete pentru sudarea TIG 2.1. Aparate TIG 2.2. Pistolete TIG 3. Aparate și port-electrozi pentru sudarea MMA 3.1 Aparate MMA 3.2. Port-lectrozi MMA 4. Aparate şi pistoleţi pentru tăierea cu plasmă 5. Generatoare de sudură 6. Accesorii pentru sudare 7. Plăcuţe ceramice

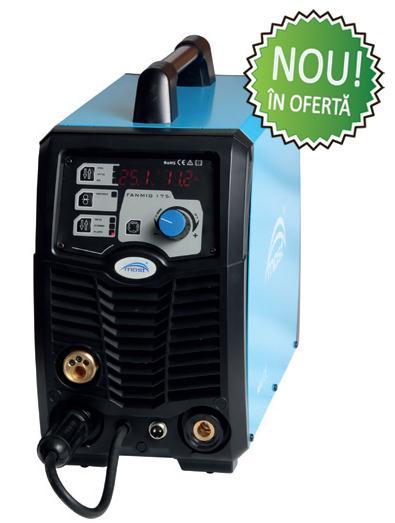

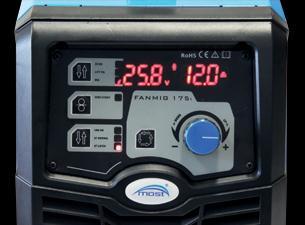

4 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 1.1 Aparate MIG/MAG Invertorul semi-automat MOST pentru sudură din seria FANMIG 175i Fanmig 175i este primul și cel mai mic aparat din categoria aparatelor de sudură semi-automate MOST. Pe lângă sudarea prin metoda MAG, permite şi sudarea cu electrozi MMA și TIG. Datorită dimensiunii și greutății reduse este ideal pentru lucrări de reparații de orice dificultate, nu doar pentru sudori profesinişti, ci și pentru cei mai puțin experimentați. Invertorul Fanmig 175i este o unitate de sudură semi-automată concepută pentru sudarea MIG cu protecţie de gaze, sudarea cu electrozi de tip MMA, sudură cu electrod învelit sau Lift TIG (cu arc electric de aprindere de tipul HF). Este o unitate compactă în care alimentatorul de sârmă pe două role și sursa de alimentare sunt amplasate în aceeași carcasă. Dispozitivul înregistrează parametrii de sudare excelenţi și prezintă o arie largă de aplicare. Acesta poate fi utilizat pentru: * MIG / MAG (sudură sinergică) Sudarea oțelului sau inoxului se face cu sârmă de diametru recomandat între 0,6 mm și 1,0 mm. Viteza de alimentare cu sârmă poate fi setată de la 2 până la 12 m/min., curentul de sudare putând fi reglat treptat. Alimentatorul de sârmă este dedicat pentru bobine de 5 kg sau 1 kg, iar acesta necesită un adaptor suplimentar. * MMA (sudură cu electrozi) Diametrul electrozilor se recomandă a fi între 2.0 și 3.25 mm, crescând sporadic pâna la 4,0 m. Electrozii trebuie să fie rutilici sau cu înveliș de bază (circuit deschis de tensiune U = 56V), utilizabili pentru oțel sau inox. * Sudură Lift TIG (DC) Datorită funcţiei de înaltă frecvenţă se formează arcul electric, iar valva de gaz se deschide cu ajutorul unui buton de pe mânerul pistoletului. Pentru sudarea inoxului sau oţelului, diametrul recomandat pentru electrozii de wolfram este de 1.6 sau 2.4 mm. Tensiunea principală Consumul de putere maxim Puterea efectivă Specificaţii tehnice FANMIG 175i 1x230 V 50/60 Hz 28 A 20 A Factorul de putere 0,73 Puterea 6,4 kva Tensiunea în circuit deschis U 56 V 0 Intervalul curentului de sudare: MMA A TIG A MIG A Ciclul de lucru: MIG 175 A/22,8 V /35% 135 A/20,7 V /60% 103 A/19,2 V /100% MMA 175 A/25% 113 A/60% 87 A/100% Panoul de control simplu cu afișaj: TIG Reglarea curentului de sudare Clasa de protecție Viteza de alimentare a sârmei Alimentatorul de sârmă Diametrul sârmei de oțel Rola de sârmă Greutate 175 A/35% 135 A/60% 103 A/100% Fără trepte/ continuu IP 23S 2-12 m/min 2 role de tragere 0,6 0,8-1,0 mm 5 kg 12,8 kg Dimensiuni (Lxlxh) 420x220x439 mm Număr de catalog Alegerea metodei de sudare MMA / TIG LIFT / MIG 2 - Controlul vitezei la sârmă 3 - VRD/2-T/4-T cheia de contact 4 - Tasta de selecție date (eficient pe modulul MIG) 5 - Butonul de reglare al datelor multifuncționale (reglaj brut prin apăsarea și rotirea butonului) 6 - Afişarea datelor multifuncționale 4 Accesorii recomandate: - Pistolet MIG/MAG M15 SGRIP, M25 SGRIP - Pistolet TIG 17V (F175) 4 m: Cărucior pentru sudare WUS-150 MOST: APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

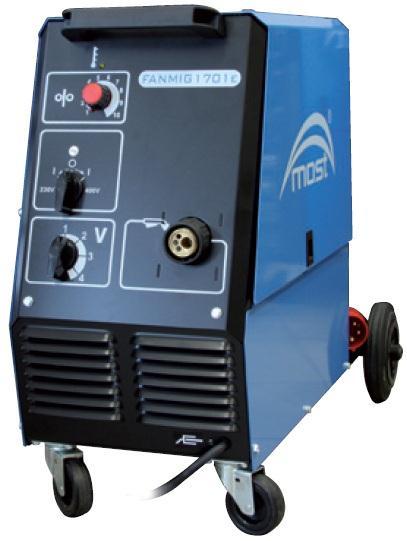

5 ISO 9001 Aparate pentru sudarea semi-automată, marca MOST, seria FANMIG 1701 şi 1701E Acesta este cel mai simplu aparat semi-automat pentru sudarea oţelurilor prin metoda MIG/MAG. În ciuda mecanismului automat şi a construcţiei simple, sudarea cu acest aparat este apreciată chiar şi de sudorii profesionişti. Funcțiile principale ale aparatelor Fanmig 1701 și 1701E marca MOST: alimentare comutativă 3x400V sau 1x230V; posibilitatea de sudare a oţelurilor aliate cu sârmӑ de diametru 0,6 şi 0,8mm; reglarea în trepte a curentului de sudare; reglare în mod continuu a vitezei sârmei; pistolet de sudare fixat în aparat (FANMIG 1701) sau euro-conector (FANMIG 1701E); 2 role de tragere, cu role standard FANMIG 22/30; transformator cu înfăşurare de cupru; protecţie termică şi ventilator; raft pentru butelia de gaz; instrucţiuni în limba română cu declaraţie de conformitat CE; design modern şi aspect elegant. Pistolet pentru sudare Specificaţii tehnice FANMIG 1701 LG140G/2,5 m FANMIG 1701E Tensiunea de alimentare 1x230 V / 3x400 V 1x230 V/3x400 V Frecvenţă tensiune de alimentare 50 Hz 50 Hz Curentul absorbit la un ciclu de lucru de 60% 31 A 18 A Puterea absorbită 7,0 kva 7,0 kva Factor de putere 0,92 0,92 Curent de sudare: la un ciclu de lucru de 10% la un ciclu de lucru de 60% la un ciclu de lucru de 100% 160 A 80 A 60 A Euro-conector recomandat pt. M15 SGRIP 3m 160 A 80 A 60 A Plaja de curent A A Tensiunea circuitului deschis V V Trepte de reglaj 4 4 Viteza ajustabilă a sârmei 1-17 m/min 1-17 m/min Diametrul sârmei de sudare 0,6-0,8 mm 0,6-0,8 mm Gradul de protecţie IP23 IP23 Clasa de izolaţie a transformatorului H H Temperatura de funcţionare -10 do +40 C -10 do +40 C Umiditatea relativă (t=20 C) 90% 90% Greutatea 50 kg 50 kg Dimensiuni (LxIxh) 427x635x815 mm 427x635x815 mm Număr de catalog APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 5

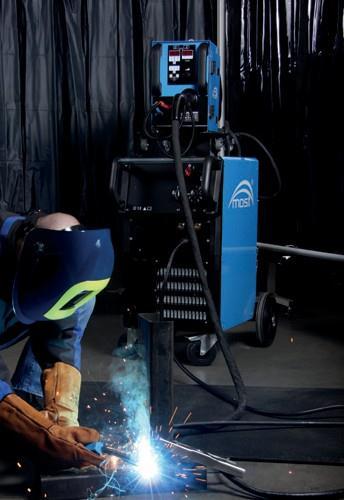

6 Aparatele semi-automate pentru sudare, seria FANMIG IV, marca Most (voltaj principal 3x400 V) MOST are onoarea să prezinte o serie de aparate semi-automate profesionale de sudare Fanmig IV MOST, concepute pentru lucrări mari industriale, dar şi pentru lucrări mici de atelier. În timpul testării echipamentelor selectate din oferta producătorului am realizat o serie de modificări şi îmbunătăţiri pentru echipamentele fabricate sub marca MOST. Ne dorim ca brandul MOST să îndeplinească cele mai ridicate cerinţe ale clienţilor, dar şi ale noastre. Aparatele sunt destinate sudării oţelului, inoxului şi aluminiului (cu role de tragere şi pistolet corespunzător). Înfăşurările transformatorului sunt fabricate din cupru, iar proprietӑţile pentru sudare sunt îmbunătăţite. Toate aparatele au integrate ventilatoare pentru rӑcire şi comutatori termici care protejează împotriva supraîncălzirii. Funcții disponibile cu panoul de control BASIC (modelul FANMIG 200-2): Reglare treptată a curentului electric; Reglare în mod continuu a generatorului de sârmă; Sudare continuă, punctată și intermitentă; Mecanism de alimentare pentru 2 sau 4 role de sârmă. Funcții disponibile cu panoul de control MINOR: Sudare continuă, punctată și intermitentă; Afișaj digital; Mecanism de alimentare pentru 2 sau 4 role de sârmă; Valorile inițiale (viteza sârmei, pre-fluxul de gaz/post-fluxul de gaz și timpul de ardere al sârmei) sunt concepute în așa fel încât să poată fi reglate de producător în funcție de cerințele specifice venite din partea clienților; Funcţie de reglare al debitului de gaz şi a vitezei sârmei pentru rolă nouă; Valorile la toate funcţiile de mai sus sunt setate cu un singur buton. Funcțiile disponibile cu panoul de control SYNERGY: 9 programe sinergice pentru sudare oţelului: setarea parametrilor în funcţie de curentul de sudare A, viteza de alimentare a sârmei exprimată în m/min și grosimea materialului sudat; afișaj digital al curentului de sudare A+V cu funcţia HOLD care aratӑ, valorile tuturor parametrilor stabiliţi. FANMIG 504WP SYNERGY FANMIG BASIC FANMIG 280-2N MINOR Specificaţii tehnice FANMIG FANMIG 280-4N 320-4N MINOR MINOR FANMIG 400-4N SYNERGY FANMIG 404GP SYNERGY FANMIG 404WP SYNERGY FANMIG 504WP SYNERGY Tensiunea de alimentare 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V 3x400 V Siguranţa fuzibilă 10 A 16 A 16 A 25 A 32 A 32 A 32 A 32 A Intervalul curentului de sudare A A A A A A A A Ciclul maxim de putere 40% 30% 30% 25% 25% 30% 30% 25% Curentul de sudare: la putere de 60% la putere de 100% 150 A 130 A 210 A 170 A 210 A 170 A Trepte de reglaj Gradul de protectie IP 23S IP 23S IP 23S IP 23S IP 23S IP 23S IP 23S IP 23S Role de tragere 2 - role 2 - role 4 - role 4 - role 4 - role 4 - role 4 - role 4 role separate separate separate Viteza de rulare a sârmei 1-19 m/min 1-19 m/min 1-19 m/min 1-19 m/min 1-19 m/min 1-25 m/min 1-25 m/min 1-25 m/min Diametrul sârmei de sudare oțel 0,6-1,0 mm 0,8-1,0 mm 0,8-1,0 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,6 mm inox 0,6-1,0 mm 0,8-1,0 mm 0,8-1,0 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm 0,8-1,2 mm aluminiu - - 1,0-1,2 mm 1,0-1,2 mm 1,0-1,2 mm 1,0-1,2 mm 1,0-1,2 mm 1,0-1,2 mm Greutatea 61 kg 88 kg 88 kg 99 kg 109 kg kg kg kg Dimensiuni în mm (Lxlxh) 607x873x x873x x572x x888x x868x x868x x868x x868x806 alimentator alimentator alimentator 245x700x x700x x700x450 Număr catalog A 200 A 290 A 240 A 320 A 260 A 320 A 260 A 390 A 330 A Toate aparatele au încorporate cabluri de împământare de 3m. Cablurile dintre alimentator și sursă au o lungime de 5m (Fanmig 404GP, Fanmig 404 WP şi Fanmig 504WP). La cerere livrӑm și cabluri de alte lungimi. Pentru dispozitivele FANMIG sugerăm utilizarea pistoletelor standard MOST. Lungimile disponibile sunt 3m, 4m sau 5m. Pistoletele recomandate sunt: FANMIG BASIC: M15 sau M25 MOST FANMIG 280-2, MINOR: M24 sau M25 MOST FANMIG MINOR, SYNERGY: M24 sau M36 MOST FANMIG 404GP: M36 MOST FANMIG 404WP, 504WP SYNERGY: M401 sau M501 MOST FANMIG 404WP, 504WP SYNERGY: M401 sau M501 MOST Caracteristicile aparatelor semi-automate FANMIG IV: aparate semi-automate compacte sau cu derulator separat (FANMIG 404 GP, FANMIG 404 WP şi FANMIG 504 WP); 2 sau 4 role de tragere; tensiune de alimentare de 3x400V; răcire cu apă (WP) sau cu gaz de la pistolet; posibilitate de sudare cu sârmă plină sau tubulară, cu protecţie de amestec de gaze sau argon; lungimea standard a cablului de alimentare este de 5m, cu posibilitatea de extindere până la 20m; euro-conectorii permit conectarea oricărui pistolet de sudură; construcţie ergonomică și panou frontal protejat cu mâner special transportabil; o roată din faţă este echipată cu frână (cu excepţia aparatului FANMIG BASIC); aparatele au o garanţie de 24 luni de la data de vânzare APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

7 ISO Pistolete MIG/MAG M15 SGRIP B 1 A C Nr. Denumire Duză gaz cilindrică Ø Duză gaz, conică * A Duză gaz, conic-ascuțită Ø9, Duză gaz pentru punctare Spirală * Conectorul duzei de gaz* Gât pistolet M Gât pistolet M15 fără duză gaz și duză contact Conectorul indirect, alamă Corp conector Piuliţă mică M10x MOST Suport de cablu UG8015 M15/ MOST Cârlig de agățat UB MOST Piuliță de mâner UG Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m MOST Ansamblu mâner Grip UG2514/KJ/B Buton pistolet M15/ MOST Suport cablu Uc2841 M15/ Carcasă protecție euroconector M15/ Piuliță cuplaj M15/ Conector central KZ O-ring 4x Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M 15 SGRIP Răcire Gaz Specificații tehnice în concordață cu EN Ciclul de lucru 60% 180 A CO₂ 150 A gaz mix M21 Diametrul sârmei 0,6-1,0 mm 3,0 m ,0 m ,0 m APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 7

8 M15+ MOST Nr. A Denumire Nr. catalog Duză gaz cilindrică Ø Duză gaz conică * Duză gaz conic-ascuțită Ø9, Duză gaz pentru punctare Spirală* Conectorul duzei de gaz * Gât pistolet M Gât pistolet M15 fără duză gaz și duză contact Conector indirect, alamă Corp conector MOST+ Buton pistolet MIG-MAG M15/501 58/ MOST+ Mâner cu bilă MIG-MAG M15/ MOST+ Suport Cablu M15/24/25 58/ Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m Most + Carcasă pentru euro-conector M15/36 58/ Most + Piuliță pentru euro-connector M15/501 58/ Most + Corp pentru euro-conector M15/36 58/ Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M 15+ MOST Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 180 A CO₂ 150 A gaz mix M21 Diametrul sârmei 0,6-1,0 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard 8 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

9 ISO 9001 M24 SGRIP B A C Nr. Denumire Duză gaz, cilindrică 17x63, A Duză gaz, conică 12,5x63,5* Duză gaz, conic-ascuțită 10x63, Conector M24 * Difuzor gaz M24 ceramic alb* Difuzor gaz M24 ceramic alb (utilizare mai lungă) Gât pistolet M Corp conector Piuliţă mică M10x Spirală mâner M Piuliță mâner M15/ Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m MOST Ansamblul mânerului M Grip UG2514/KJ/B MOST Cârlig de agățat UB Buton pistolet M15/ MOST Suport cablu Uc2841 M15/ Carcasă protecție euroconector M15/ Piuliță cuplaj M15/ Conector central KZ O-ring 4x Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M 24 SGRIP Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 250 A CO₂ 220 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 9

10 M24+ MOST Nr. A Denumire Nr. catalog Duză gaz, cilindrică 17x63, Duză gaz, conică 12,5x63,5* Duză gaz, conic-ascuțită 10x63, Conector M24* Difuzor gaz M24 ceramic alb* Difuzor gaz M24 ceramic alb (utilizare mai lungă) Gât pistolet M MOST+ Buton pistolet MIG-MAG M15/501 58/ MOST+ Mâner cu bilă MIG-MAG M15/ MOST+ Suport Cablu M15/24/25 58/ Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m Most + Carcasă pentru euro-conector M15/36 58/ Most + Piuliță pentru euro-connector M15/501 58/ Most + Corp pentru euro-conector M15/36 58/ Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M24+ MOST Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 250 A CO₂ 220 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

11 ISO 9001 M25 SGRIP B 1 A C Nr. Denumire Duză gaz, cilindrică 17x63, Duză gaz, conică 15x57* A Duză gaz, conic-ascuțită 11,5x Duză gaz pentru punctare Conector M25* Spirală M25* Gât pistolet M Gât pistolet M25 fără duză gaz și duză contact Corp conector Piuliță mică M10x MOST Suport de cablu UG8015 M15/ MOST Piuliță de mâner UG Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m MOST Ansamblu mâner MS Grip UG 2514/KJ/B MOST Cârlig de agățat UB Buton pistolet M15/ Rigidizare M24/ Carcasă protecție euroconector M15/ Piuliță cuplaj M15/ Conector central KZ O-ring 4x Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M 25 SGRIP Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 230 A CO₂ 200 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 11

12 M25+ MOST Nr. A Denumire Nr. catalog Duză gaz, cilindrică 17x63, Duză gaz, conică 15x57* Duză gaz, conic-ascuțită 11,5x Duză gaz pentru punctare Conector M25* Spirală M25* Gât pistolet M Gât pistolet M25 fără duză gaz și duză contact Corp conector MOST+ Buton pistolet MIG-MAG M15/501 58/ MOST+ Mâner cu bilă MIG-MAG M15/ MOST+ Suport Cablu M15/24/25 58/ Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m Most + Carcasă pentru euro-conector M15/36 58/ Most + Piuliță pentru euro-connector M15/501 58/ Most + Corp pentru euro-conector M15/36 58/ Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M25+ MOST Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 230 A CO₂ 200 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

13 ISO 9001 M36 SGRIP B A C Nr. Denumire Duză gaz, cilindrică 19x Duză gaz, conică 16x84* A Duză gaz, conic-ascuțită 12x Duză gaz pentru punctare Suport duză contact M6x28* Suport duză contact M8x Difuzor gaz M36 ceramic alb* Difuzor gaz M36 ceramic alb (utilizare mai lungă) Gât pistolet M Corp conector Piuliță mică M10x MOST Suport cablu M36 UG MOST Piuliță de mâner UG Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m MOST Ansamblu mâner Grip UG2514/KJ/B MOST Cârlig de agățare UB Buton pistolet M15/ MOST Suport cablu M36 Uc Carcasă protecție euroconector M15/ Piuliță cuplaj M15/ Conector central KZ O-ring 4x Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M 36 SGRIP Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 300 A CO₂ 270 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard 1. APARATE ŞI PISTOLETE PENTRU SUDAREA 13

14 M36+ MOST Nr. A Denumire Nr. catalog Duză gaz, cilindrică 19x Duză gaz, conică 16x84* Duză gaz, conic-ascuțită 12x Duză gaz pentru punctare Suport duză contact M6x28* Suport duză contact M8x Difuzor gaz M36 ceramic alb* Difuzor gaz M36 ceramic alb (utilizare mai lungă) Gât pistolet M MOST+ Buton pistolet MIG-MAG M15/501 58/ MOST+ Mâner cu bilă MIG-MAG M15/ MOST+ Suport cablu M36 58/ Set cabluri pistolet M m Set cabluri pistolet M m Set cabluri pistolet M m MOST+ Suport cablu elastic M36 58/ Most + Carcasă pentru euro-conector M15/36 58/ Most + Piuliță pentru euro-connector M15/501 58/ Most + Corp pentru euro-conector M15/36 58/ Piuliță tub ghidare B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) Tip M36+ MOST Răcire Gaz Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 300 A CO₂ 270 A gaz mix M21 Diametrul sârmei 0,8-1,2 mm Lungime 3,0 m ,0 m ,0 m *) versiunea standard APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

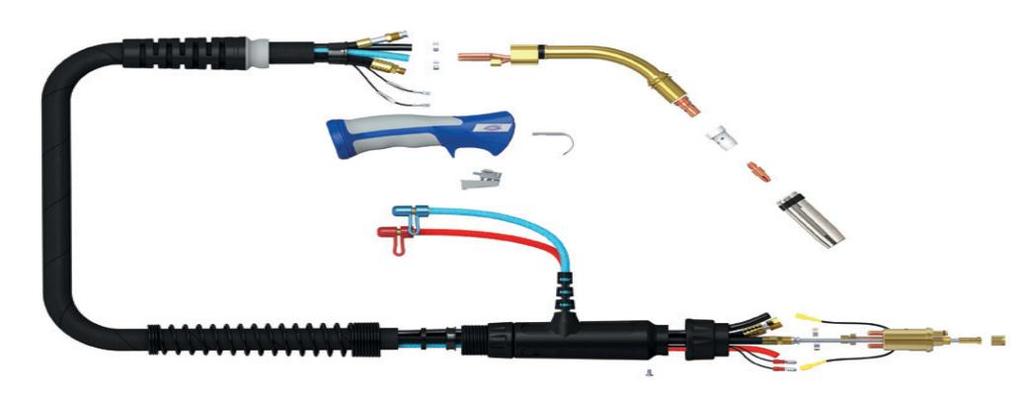

15 ISO 9001 M401 SGRIP M501 SGRIP B A C 25 Nr. Denumire Duză gaz, cilindrică 20x Duză gaz, conică 16x76* A Duză gaz, conic-ascuțită 14x Duză gaz pentru punctare Difuzor gaz 401/501 ceramic alb* Difuzor gaz 401/501 ceramic alb (utilizare mai lungă) Suport duză contact M401/501 M6x25 (scurtă) Suport duză contact M401/501 M6x29 (lungă) Suport duză contact M401/501 M8x25* (scurtă) Suport duză contact M401/501 M8x29 (lungă) Șaiba izolatoare M401/ Gât pistolet M401 SGrip NUG Gât pistolet M501 SGrip NUG Clemă GER 9, MOST Piuliță de mâner UG MOST Suport de cablu 401/501 UG MOST Ansamblu mâner Grip UG2514/KJ/B Conexiunea sferică M401/ Buton pistolet M15/ Spirală pentru euroconector M401/ Piulița spiralei euroconector spirală M36/ Niplu cuplare fi Furtunul roșu 5x Furtunul albastru 5x1, Carcasă protecție euroconector M401/ MOST Piuliță de inserție M15/501 B Conector central WZ O-ring 4x Piuliță tub ghidare MOST Cârlig de agățare UB Dop de astupare roșu UBD Dop de astupare albastru UBD B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) *) versiunea standard Tip M 401 SGRIP Răcire Lichid Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 400 A CO₂ 300 A gaz mix M21 Diametrul sârmei 0,8-1,6 mm Lungime 3,0 m ,0 m ,0 m Tip M 501 SGRIP Răcire Lichid Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 520 A CO₂ 420 A gaz mix M21 Diametrul sârmei 0,8-1,6 mm Lungime 3,0 m ,0 m ,0 m Nr. Descriere 3,0 m 4,0 m 5,0 m 7 Furtun conducător Furtun negru (rm) 9 Furtun de apă albastru 5x1, (rm) 10 Cablu putere răcit Manta exterioară Manta exterioară fără conectori (rm) 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 15

16 M401+ MOST M501+ MOST Nr. Denumire Duză gaz, cilindrică 20x Duză gaz, conică 16x76* A Duză gaz, conic-ascuțită 14x Duză gaz pentru punctare Difuzor gaz 401/501 ceramic alb* Difuzor gaz 401/501 ceramic alb (utilizare mai lungă) Suport duză contact M401/501 M6x25 (scurtă) Suport duză contact M401/501 M6x29 (lungă) Suport duză contact M401/501 M8x25* (scurtă) Suport duză contact M401/501 M8x29 (lungă) Gât pistolet M Gât pistolet M MOST+ Buton pistolet MIG-MAG M15/501 58/ MOST+ Mâner cu bilă MIG-MAG M15/ Clemă pt. furtun de apă Ger 8, Lampă pt. furtun de apă Ger 10, MOST+ Suport de cablu elastic M401/501 58/ MOST+ Lampă pt. furtun de apă (set) M401/501 58/ Niplu cuplare fi Furtun de evacuare a apei M401/501 58/ MOST+ Carcasă de asamblare M401/501 58/ MOST+ Piuliță M15/501 58/ MOST+ Corp piuliță M401/501 58/ Piuliță tub ghidare Dop de astupare roșu UBD Dop de astupare albastru UBD B Tabel de echivalențe duze de contact (vezi la pagina 17) C Tabel tuburi de ghidaj oțel (vezi la pagina 17) *) versiunea standard Tip M401+ MOST Răcire Lichid Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 400 A CO₂ 350 A gaz mix M21 Diametrul sârmei 0,8-1,6 mm Lungime 3,0 m ,0 m ,0 m Tip M501+ MOST Răcire Lichid Specificații tehnice în concordanță cu EN Ciclul de lucru 60% 520 A CO₂ 420 A gaz mix M21 Diametrul sârmei 0,8-1,6 mm Lungime 3,0 m ,0 m ,0 m Nr. Descriere 3,0 m 4,0 m 5,0 m Ansamblu cablu de intrare 58/ / / Furtun albastru de apă 5x1, (rm) Ansamblu cablu de curent 58/ / / Furtun negru (rm) Ansamblu de acoperire 58/ / / Set de cabluri 58/ / APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

17 ISO 9001 Piese de schimb pentru pistolete MIG/MAG Diametrul duzei MOST M15, MB-15, (M6 subțire), M6x25 MOST M24/M25/ M36, MB-24, MB- 25, MB-36, MB- 240D (M6 gros), M6x28 Tabel de echivalențe duze de contact MOST M401/M501, MB-401D, MB-501D GRIP ALW M8x30 Abimig 155 MB 15 (M6 subțire) M6x25 (No. Abicor Binzel) Abimig 255 MB 24, MB 25, MB 36 MB-240D (M6 gros) M6x28 (No. Abicor Binzel) Abimig 305/355/405 MB 401 D MB 501 D GRIP ALW M8x30 (No. Abicor Binzel) 0,6 mm ,8 mm ,0 mm ,2 mm ,4 mm ,6 mm ,6 mm CuCrZr ,8 mm CuCrZr ,0 mm CuCrZr ,2 mm CuCrZr ,4 mm CuCrZr ,6 mm CuCrZr ,8 mm al ,0 mm al ,2 mm al ,6 mm al Culori: *) albastru **) roșu ***) galben Tabel tuburi teflon pentru pistolete MIG/MAG tuburi de ghidaj oțel MOST M15/M24/M25/M36, MB-15AK, MB-24KD, MB-25AK, MB-36KD, GRIP ALW MOST M401/M501, MB-240D, MB-401D, MB-501D neacoperite Diametru 3,0 m 4,0 m 5,0 m 3,0 m 4,0 m 5,0 m 0,8 mm * * * ,0 mm ** ** ** ,2 mm ** ** ** ,6 mm *** *** *** Tabel tuburi teflon pentru pistolete MIG/MAG tuburi de ghidaj aluminiu MOST M15/M24/M25/M36, MB-15AK, MB-24KD, MOST M401/M501, MB-240D, MB-401D, MB-501D MB-25AK, MB-36KD, GRIP ALW Diametru 3,0 m 4,0 m 5,0 m 3,0 m 4,0 m 5,0 m 0,8 mm * * * * * * 1,0 mm ** ** ** ** ** ** 1,2 mm ** ** ** ** ** ** 1,6 mm *** *** *** *** *** *** 1,0-1,2 mm carbon-teflon-alamă Culori: *) albastru **) roșu ***) galben 1. APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG 17

18 Role de tragere a sârmei de sudare Tip de role: Fi 30 Cooptim (Fanmig III, Bester) Dimensiuni [mm] Diametrul exterior 30 Diametrul interior 22 Lățime 10 Producător MOST (Alfa In) Bester Tip de role: Fi 40 Cooptim (Bester), Fanmig 404/504/604 Dimensiuni [mm] Diametrul exterior 40 Diametrul interior 32 Lățime 10 Producător Tipul dispozitivului Unele: Magster 350C, All: 450C, 500W; Magster - 351W, 400 Bester Plus/W, 500PlusW, 501W (Type COOPTIM CWF 5110) MOST (Alfa In) Fanmig 404/504/604 Tipul dispozitivului Fanmig III compakt, Fanmig 400/600 Unele: Magster 250 4x4, 250T, 315T (TYP COOPTIM CWF 4010) Diametrul sârmei ,6-0, ,6-0,8 Al ,2-1,6 Al ,6-0, ,8-1, ,8-1,0 Al ,0-1, ,0-1,2 AL ,2-1, ,0-1,2 R ,2-1,4 R Diametrul sârmei ,4-3,2 R ,6-0,8 Al ,6-0, ,8-1, ,8-1,0 Al ,0-1,2 Al ,0-1,2 R ,0-1, ,2-1, ,2-1,6 Al ,6-2,0 R ,6-2,0 Tip de role: Fi 37 2R Fanmig II, Lorch M-Pro Tip de role: Fi 37 Powertec- Fanmig II- Ozas-Esab Dimensiuni [mm] Diametrul exterior 37 Diametrul interior 19 Lățime 12 MOST Dimensiuni Producător Lincoln Electric OZAS/ESAB [mm] Diametrul exterior 37 Diametrul interior 10 Lățime 15 (17) MOST Lorch Producător Tipul dispozitivului Fanmig II: Fanmig 230 C-2 Fanmig 271 C-2 LORCH M-Pro Diametrul sârmei ,8 1, ,0 1, ,8 1,0 Al ,0-1,2 Al ,6-0,8 Tipul dispozitivului Fanmig II: Fanmig 271 C-4, Fanmig 351 C-4, Fanmig 351LWF I Fanmig 451WWF Powertec:1 rolă: 200C, 250C, 300C, cablu de alim. LF 22; 2 role: 300C, 280Pro, 350Pro, 420Pro; PT 300, 360, 420 i 500 cu alim. externă, LF 24, 33 Minimag-241/341; Magomig cu alim. ZP- 22/30; Alim. ZP-30/20, OrigoMig; OrigoFeed 30 Diametrul sârmei ,6-0, ,8-1, ,8-1,0 Al ,0-1,2R ,0-1, ,0-1,2 Al ,2 Al ,2-1, ,2-1,6 Al ,2-1,6R Tip de role: Fi 30 Lorch-Esab-OZAS-Bester- Fanmig I Dimensiuni [mm] Diametrul exterior 30 Diametrul interior 40 Lățime 12 Producător Tipul dispozitivului MOST Lorch OZAS ESAB Bester Fanmig I: Fanmig C2/C4 350 C4 350LWF I 450 WWF Saprom, C-dialog, P Minimag , alim. ZP (alte tipuri), Minimag 281 LKB , MEK2/4, ESAB alim. 30 și altele Some of: Magster 250 4x4, 250T, 315 4x4, 315T, 350C, 350W, 450C, 500 (de tip Fortrans) Diametrul sârmei ,6-0, ,8 Al ,8-1, ,0 Al ,0/1,2 R 1,4/1,6 R ,0-1, ,0/1,2 R , ,2/1,4/1,6 R ,2 Al ,2-1,6 Al ,2-1, ,4/1,6 R ,6 Al , ,0-1,2 Al APARATE ŞI PISTOLETE PENTRU SUDAREA MIG/MAG

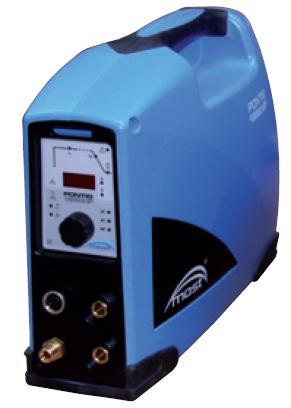

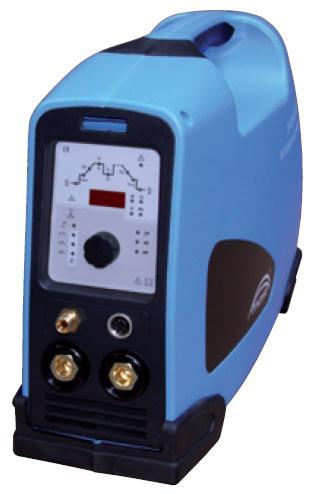

19 ISO APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 2.1. Aparate pentru sudarea TIG Aparate tip invertor MOST seria Pontig PONTIG 1880 HF PONTIG 220 HF PRO Invertoarele PONTIG 1880 HF şi PONTIG 2220 HF PRO sunt utilizate pentru sudarea prin metoda TIG, sudare în mediu protejat cu argon și curent constant (oţel şi oţel inoxidabil ) sau cu electrod învelit MMA. Aprinderea arcului se poate realiza cu ajutorul ionizatorului HF sau prin frecarea materialului cu capătul electrodului de wolfram. Marele avantaj al acestui produs este panoul cu afișare al curentului de sudare. Aceste este foarte ușor de utilizat și are posibilitatea de a selecta funcțiile dorite. Panoul de control a fost construit în așa manieră încât schimbarea parametrilor să fie realizată în mod rapid și intuitiv cu ajutorul unui singur buton. Astfel nu trebuie reținută combinația setărilor pentru funcţia dorită, ceea ce reprezintă un mare avantaj. Butonul rotativ este folosit pentru a regla valorile funcţiei (de exemplu curentul de sudare sau timpul de scădere a curentului), iar prin apăsarea acestuia se pot schimba funcţiile sau modul de lucru. Afișajul panoului arată curentul de sudare, valorile de funcţionare sau codurile de eroare în cazul în care parametrii de lucru sunt perturbaţi. PONTIG 1880 HF MOST PONTIG 2220 HF PRO MOST Panou de control cu afișaj digital perminte selectarea următoarelor moduri de lucru: PONTIG 1880 HF sudare cu electrod învelit MMA sudare TIG curent continnu mod de lucru în 2 timpi la butonul mânerui TIG mod de lucru în 4 timpi la butonul mânerui TIG aprinderea arcului cu ionizatorul HF (TIG) sau prin frecare cu vârful electrodului de wolfram PONTIG 2220 HF PRO sudare cu electrod învelit MMA sudare TIG curent continnu sudare TIG curent pulsat sudare TIG cu puls de înaltă frecvență (de la 10 până la 500 Hz) mod de lucru în 2 timpi la butonul de mâner TIG mod de lucru în 4 timpi la butonul de mâner TIG aprinderea arcului cu ionizatorul HF (TIG) sau prin frecare cu vârful electrodului de wolfram panou PONTIG 1880 HF MOST panou PONTIG 2220 HF PRO MOST Specificații tehnice PONTIG 1880 HF PONTIG 2220 HF PRO Curentul de alim. (50/60 Hz) 1 x 230 V +20%/-15% 1 x 230 V +20%/-15% Intervalul curentului de sudură A A Consumul de energie maxim TIG/MMA 5,4 / 6,7 kva 6,1 / 7,2 kva Curentul de sudare TIG/MMA la putere de 10% la putere de 60% la putere de 100% 160 / 160 A 40 / 130 A 120 / 100 A 200 / 200 A 150 / 140 A Tensiunea de mers în gol 80 V 58 V Clasa de protecție IP23C IP23 Clasa de izolare H H Dimensiuni (Lxlxh) 320x135x285 mm 430x175x325 mm Greutatea 4,9 kg 7,4 kg Pachetul conține: Aparat PONTE 1880HF, pistolet TIG 17/4 m, electrod wolfram 1,6, cablu de împământare 3 m, furtun de gaz cu cuplă, valiză plastic, ghid de utilizare Aparat PONTE 2220HF PRO, pistolet TIG 26/4 m, electrod wolfram 2.4, cablu de împământare 3m, furtun de gaz cu cuplă, valiză plastic, manual de utilizare Carcasa modernă şi ergonomică este realizatӑ din materiale de înaltă calitate. Rezistenţa este mărită datorită soluţiei patentate de către producător, soluţie denumită DDR (Dual Density Reinforcement-dublӑ întărire a densităţii). Protecţiile din cauciuc au trei funcţii de bază: strat anti-alunecare pentru mânerul pistoletului; straturi anti-alunecare pe părţile laterale ale bazei pentru mӑrirea aderenţei părţii inferioare şi amortizarea aparatului în caz de cădere; strat de cauciuc interior pentru absorbția șocurilor cu scopul protejării circuitelor electronice. Aparatele trec automat pe modul STAND BY, dacă timp de 15 minute nu a fost efectuată nicio operaţie de sudare. Acest lucru ajută la economisirea energiei electrice şi la prelungirea semnificativă a duratei de viaţă pentru anumite componente electronice. De asemenea, reduce riscul de pornire accidentală a arcului. Sistemul integrat de ventilaţie din aparat operează în timpul procesului de sudare sau în cazul depăşirii anumitei temperaturi interne. În plus, împiedică acumularea de praf în interiorul aparatului de sudare şi extinde durata de viaţă a redresoarelor. Aparatele sunt echipate cu un sistem de auto-diagnosticare care arată pe display codurile de eroare în cazul apariției de defecțiuni. La sudarea cu electrod, sunt disponibile funcţiile HOT START şi sistemul anti-lipire. Sudarea TIG DC cu curent pulsat (PONTIG 2220 HF PRO ) permite sudarea tablelor mai subţiri fără deformări şi fără decolorării, datorită introducerii în zona sudată a unor cantităţi reduse de căldură. În timpul sudării prin metoda TIG cu curent pulsat de înaltӑ frecvenţă, se poate regla tensiunea de la 10 pânӑ la 500 Hz. Aparatul este livrat într-o valiză din plastic cu pistolet TIG şi cablu de împământare. 2. APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 19

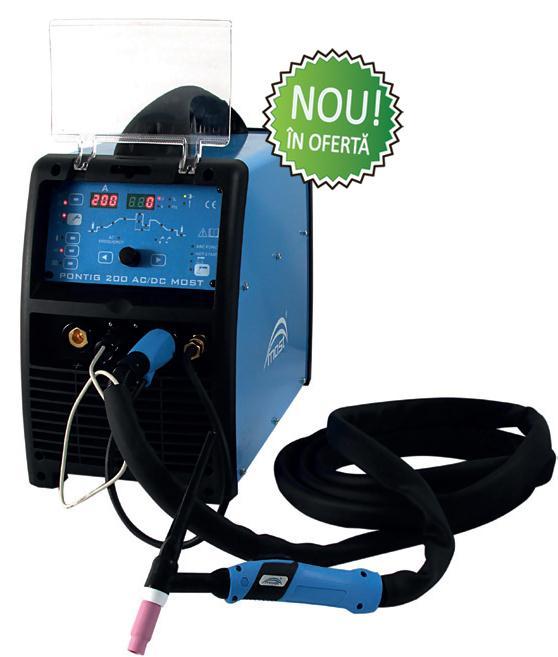

20 PONTIG 200 AC/DC, marca MOST Aparat pentru sudarea TIG a aluminiului PONTIG 200 AC/DC este utilizat pentru sudura TIG și MMA. Pentru sudura TIG a oţelului, inoxului, cuprului și aliajelor din cupru se utilizează programul DC (curent continuu), iar pentru aluminiu și aliajelor din aluminiu se selectează programul AC (curent alternativ). Aprinderea arcul electric se face prin HF cu ionizare sau prin frecarea electrodului de wolfram (LiftArc). Setarea parametrilor de sudare se face foarte ușor de pe panoul frontal, iar valorile parametrilor ajustați se pot observa pe cele două ecrane LC și pe LED-urile corespunzătoare. Curentului folosit la sudura TIG ia un intervalul între 0,5 și 200 Hz. Pentru sudarea TIG a aluminiului prin curent alternativ (TIG AC) componentele pozitive și negative ale curentului de sudare sunt controlate. În plus invertorul PONTIG 200 AC/DC este caracterizat prin greutate și dimensiuni reduse. Tensiunea principală Intervalul curentului electric Pt. protejarea rețelei Ciclul de funcționare al curentului pt. TIG: Specificații tehnice PONTIG 200 AC/DC 230 V 50/60 Hz TIG: A MMA: A 16 A AC: 200 A/20%, 90 A/60%, 70 A/100% DC: 200 A/25%, 110 A/60%, 80 A/100% Ciclul de funcționare al AC: 170 A/20%, 90 A/60%, 70 A/100% curentului pt. MMA: DC: 170 A/25%, 110 A/60%, 80 A/100% Tensiunea în circuit deschis Uₒ AC: 73 V DC: 68 V Clasa de izolare Clasa de protecție Dimensiuni (Lxlxh) Greutate F IP 23S 250x470x400 mm 21,8 kg Accesorii: Cablu împământare + port electrod 3 m/25 mm² (set.) Cablu de împământare 4 m/25 mm² Unitate de răcire MOST Fancool 601 WA Căruciorul de sudare WUS-150 MOST Pistolet TIG m (PONTIG 200) MOST Pistolet TIG m (PONTIG 200) MOST Pistolet TIG 20W+ 4 m (PONTIG 200) MOST Pistolet TIG 20W+ 8 m (PONTIG 200) MOST Reductor de presiune MOST Picior de control de la distanță CTRL 3 m Set de conectare la pistolet TIG APARATE ŞI PISTOLETE PENTRU SUDAREA TIG

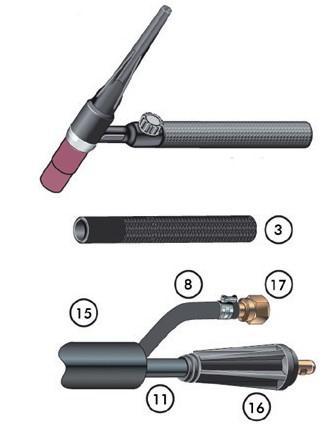

21 ISO Pistolete TIG 17V MOST Mâner G1/4 TSB MOST 17V Versiunea cu lentile standard Versiunea cu lentile de gaz Nr. Denumire Index alternativ 1 Arzător SR-17V MOST P Robinet SR-17V Mâner SR-17V+ MOST P Izolator SR-17/18/ CG 5 Capac lung SR-17/18/ Y02 6 Dop/capac scurt SR-17/18/ Y Mufa de strângere 1,0 SR-17/18/ N22 Mufa de strângere 1,6 SR-17/18/ N23 Mufa de strângere 2,0 SR-17/18/ Mufa de strângere 2,4 SR-17/18/ N24 Conector TIG 1,0 SR-17/18/ N30 Conector TIG 1,6 SR-17/18/ N31 Conector TIG 2,0 SR-17/18/ Conector TIG 2,4 SR-17/18/ N32 Duză ceramică 6,5x47 # N50 Duză ceramică 8,0x47 # N49 Duză ceramică 9,5x47 # N48 Duză ceramică 11,0x47 # N47 Duză ceramică 12,5x47 # N46 Duză ceramică 8,0x76# N49L Duză ceramică 9,5x76 # N48L Duză ceramică 11,0x76 # N47L 11 Cablu de curent-gaz SR-17 MOST 4 m P10MI Cablu de curent-gaz SR-17 MOST 8 m P10MI80 12 Izolator laminar N Lentilă de gaz 1,0 SR-17/18/ V24 Lentilă de gaz 1,6 SR-17/18/ V25 Lentilă de gaz 2,4 SR-17/18/ V26 Duză ceramică 6,5x42 lam # N18 Duză ceramică 8,0x42 lam # N17 Duză ceramică 9,5x42 lam # N16 Duză ceramică 11,0x42 lam # N15 Duză ceramică 12,5x42 lam # N14 15 Cablu protector 35x1,5 [mb] Set conector SR-17V+ MOST P Set conector SR-17V+ MOST P Piuliță pentru furtun gaz 1/ P Furtun gaz 5Ø P Tip Răcire Specificații tehnice în concordanță cu EN Încărcare ciclu de lucru 60% Diametrul electrozilor wolfram Fluxul de gaz Greutatea V - pistolet cu robinet de gaz, fără buton CC - curent continuu CA - curent alternativ Lungime 17V MOST Gaz 125 A CA 140 A CC 0,5-2,4 mm 5-12 l/min 0,75 kg 4,0 m/ ,0 m/ APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 21

22 26+ MOST 26F+ MOST (versiunea cu arzătorul elastic) G1/4 TSB cabluri de control MOST 26F+ 5/8-18G Mâner TIG Butonul STD MOST 26+ Versiunea cu lentile standard Versiunea cu lentile de gaz Versiunea cu lentile mari de gaz APARATE ŞI PISTOLETE PENTRU SUDAREA TIG

23 ISO MOST 26F+ MOST (varianta cu arzător elastic) Nr. Denumire Index alternativ 1 Arzător SR-26+ MOST P Arzător SR-26F+ MOST Întrerupător TIG + placa el. MOST P Mâner SR-18/20/26 MOST P Izolator SR-17/18/ CG 5 Capac lung SR-17/18/ Y02 6 Capac scurt SR-17/18/ Y Mufă de strângere 1,0 SR-17/18/ N22 Mufă de strângere 1,6 SR-17/18/ N23 Mufă de strângere 2,0 SR-17/18/ Mufă de strângere 2,4 SR-17/18/ N24 Mufă de strângere 3,2 SR-17/18/ N25 Mufă de strângere 4,0 SR-17/18/ N20 Mufă de strângere 2,4 Jumbo Mufă de strângere 3,2 Jumbo Conector TIG 1,0 SR-17/18/ N30 Conector TIG 1,6 SR-17/18/ N31 Conector TIG 2,0 SR-17/18/ Conector TIG 2,4 SR-17/18/ N32 Conector TIG 3,2 SR-17/18/ N28 Conector TIG 4,0 SR-17/18/ Duză ceramică 6,5x47 # N50 Duză ceramică 8,0x47# N49 Duză ceramică 9,5x47 # N48 Duză ceramică 11,0x47 # N47 Duză ceramică 12,5x47 # N46 Duză ceramică 16,0x47# N45 Duză ceramică 19,5x47 # N44 Duză ceramică 8,0x76# N49L Duză ceramică 9,5x76 # N48L Duză ceramică 11,0x76 # N47L 11 Cablu de curent-gaz SR-26+ MOST 4 m P358I Cablu de curent-gaz SR-26+ MOST 8 m P358I Cablu de curent-gaz SR-26+ MOST 12 m P358I1C 12 Izolator laminar N Izolator laminar Jumbo N63 Lentilă de gaz 1,0 SR-17/18/ V Lentilă de gaz 1,6 SR-17/18/ V25 Lentilă de gaz 2,4 SR-17/18/ V26 Lentilă de gaz 3,2 SR-17/18/ V27 Lentilă de gaz 4,0 SR-17/18/ V28 Lentilă de gaz 2,4 SR-17/18/27 Jumbo V64 Lentilă de gaz 3,2 SR-17/18/27 Jumbo Duză ceramică 6,5x42 lam # N18 Duză ceramică 8,0x42 lam. # N17 Duză ceramică 9,5x42 lam. # N16 Duză ceramică 11,0x42 lam. # N15 Duză ceramică 12,5x42 lam. # N14 Duză ceramică 19,5x42 lam. # N19 Duză ceramică 9,5x48 Jumbo # N75 Duză ceramică 12,5x48 Jumbo # N74 Duză ceramică 16x48 Jumbo # N88 Duză ceramică 19,5x48 Jumbo # N87 15 Cablu protector 35x1,5 [mb] Set conector SR-26 MOST P Conexiune sferică TIG P Cablu de control [mb] Piuliță pentru furtun gaz 1/ P Furtun gaz 5Ø P Tip Răcire CC curent continuu CA curent alternativ Lungime 26+ MOST 26+ MOST 26F+ MOST (versiunea cu arzător elastic) Specificații tehnice în concordanță cu EN Încărcare ciclu de lucru 60% Diametrul electrozilor wolfram Fluxul de gaz Greutatea 200 A CA 240 A CC 4,0 m ,0 m ,0 m F+ MOST Gaz 0,5-3,2 mm 5-12 l/min 1,05 kg 4,0 m ,0 m ,0 m APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 23

24 20W+ MOST G1/4 3 cabluri de control TSB /4-28G Mâner TIG Buton STD MOST 20W APARATE ŞI PISTOLETE PENTRU SUDAREA TIG

25 ISO W+ MOST Nr. Denumire Index alternativ 1 Arzător SR-20W MOST P Întrerupător TIG + placa el. MOST P Mâner SR-9/20/17 MOST P Izolator SR-9/ Capac lung SR-9/ V Capac mediu SR-9/ V35 6 Capac scurt SR-9/ V Mufă de strângere 1,0 SR-9/ N21 Mufă de strângere 1,6 SR-9/ N22 Mufă de strângere 2,0 SR-9/ Mufă de strângere 2,4 SR-9/ N23 Mufă de strângere 3,2 SR-9/ N24 Conector TIG 1,0 SR-9/ N26 Conector TIG 1,6 SR-9/ N27 Conector TIG 2,0 SR-9/ Conector TIG 2,4 SR-9/ N28 Conector TIG 3,2 SR-9/ N29 Duză ceramică 6,5x30 # N08 Duză ceramică 8,0x30 # N09 Duză ceramică 9,5x30 # N10 Duză ceramică 11,0x30 # N11 Duză ceramică 12,5x30 # N12 Duză ceramică 16,0x30 # N13 Duză ceramică 6,5x25,5 # N58 Duză ceramică 8x25,5 # N59 Duză ceramică 9,5x25,5 # N60 Duză ceramică 11 x25,5 # N61 Duză ceramică 6,5x63 # F75 Duză ceramică 8x63 # F76 Lentilă de gaz 1,0 SR-9/ V42 Lentilă de gaz 1,6 SR-9/ V43 Lentilă de gaz 2,4 SR-9/ V44 Lentilă de gaz 3,2 SR-9/ V45 Duză ceramică 6,5x48 # F71 Duză ceramică 8x48 # F72 Duză ceramică 9,5x48 # F73 14 Cablu de curent-gaz SR-20W+ MOST 4 m P10MI Cablu de curent-gaz SR-20W+ MOST 8 m P10MI Cablu de curent-gaz SR-20W+ MOST 12 m P10MI1C 15 Cablu protector 35x1,5 [mb] Cablu de control [mb] Conexiune sferică TIG P Piuliță niplu 1/ P Niplu 5Ø P Cablu de apă albastru (de aprovizionare) [rm] Cablu de apă roșu (de evacuare) [rm] Furtun de gaz (de alimentare) [rm] Set conector TIG 20/18W P Tip Răcire Specificații tehnice în concordanță cu EN 60 Încărcare ciclu de lucru 60% Diametrul electrozilor wolfram Fluxul de gaz Greutatea CC - curent continuu CA - curent alternativ Lungime 20W+ MOST Lichid 200 A CA 220 A CC 0,5-3,2 mm 5-12 l/m 0,95 kg 4,0 m ,0 m ,0 m APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 25

26 18W+ MOST Lichid de răcire 3 cabluri de control TSB /8-24G LH Mâner TIG Buton STD MOST 18W+ Versiunea cu lentile standard Versiunea cu lentile de gaz Versiunea cu lentile mari de gaz APARATE ŞI PISTOLETE PENTRU SUDAREA TIG

27 ISO W+ MOST Nr. Denumire Index alternativ 1 Arzător SR-18W+ MOST P Întrerupător TIG + placa el. MOST P Mâner SR-18/20/26 MOST P Izolator SR-17/18/ CG 5 Capac lung SR-17/18/ Y02 6 Capac scurt SR-17/18/ Y04 Mufă de strângere 1,0 SR-17/18/ N22 Mufă de strângere 1,6 SR-17/18/ N23 7 Mufă de strângere 2,0 SR-17/18/ Mufă de strângere 2,4 SR-17/18/ N24 Mufă de strângere 3,2 SR-17/18/ N25 Mufă de strângere 4,0 SR-17/18/ N Mufă de strângere 2,4 Jumbo Mufă de strângere 3,2 Jumbo Conector TIG 1,0 SR-17/18/ N30 Conector TIG 1,6 SR-17/18/ N31 Conector TIG 2,0 SR-17/18/ Conector TIG 2,4 SR-17/18/ N32 Conector TIG 3,2 SR-17/18/ N28 Conector TIG 4,0 SR-17/18/ Duză ceramică 6,5x47 # N50 Duză ceramică 8,0x47 # N49 Duză ceramică 9,5x47 # N48 9 Duză ceramică 11,0x47 # N47 Duză ceramică 12,5x47 # N46 Duză ceramică 16,0x47 # N45 Duză ceramică 19,5x47 # N44 Duză ceramică 8,0x76 # N49L 10 Duză ceramică 9,5x76 # N48L Duză ceramică 11,0x76 # N47L 11 Cablu de curent-gaz SR-18W+ MOST 4 m P10EI Cablu de curent-gaz SR-18W+ MOST 8 m P10EI Cablu de curent-gaz SR 18W+ MOST 12 m P10EI1C 12 Izolator laminar N Izolator laminar Jumbo /54N Lentilă de gaz 1,0 SR-17/18/ V24 Lentilă de gaz 1,6 SR-17/18/ V25 Lentilă de gaz 2,4 SR-17/18/ V26 Lentilă de gaz 3,2 SR-17/18/ V27 Lentilă de gaz 4,0 SR-17/18/ V28 Lentilă de gaz 2,4 SR-17/18/27 Jumbo V64 Lentilă de gaz 3,2 SR-17/18/27 Jumbo Duză ceramică 6,5x42 lam # N18 Duză ceramică 8,0x42 lam # N17 Duză ceramică 9,5x42 lam # N16 Duză ceramică 11,0x42 lam # N15 Duză ceramică 12,5x42 lam # N14 Duză ceramică 19,5x42 lam # N19 Duză ceramică 9,5x48 Jumbo # N Duză ceramică 12,5x48 Jumbo # N74 Duză ceramică 16x48 Jumbo # N88 Duză ceramică 19,5x48 Jumbo # N87 15 Cablu protector 35x1,5 [mb] Cablu de control [mb] Conexiune sferică TIG P Piuliță niplu 1/ P Niplu 5Ø P Cablu de apă albastru (de aprovizionare) [rm] Cablu de apă roșu (de evacuare) [rm] Furtun de gaz [rm] Set conector TIG 20/18W P Tip Răcire Specificații tehnice în concordanță cu EN 60 Încărcare ciclu de lucru 100% Diametrul electrozilor wolfram Flux de gaz Greutate CC - curent continuu CA - curent alternativ Lungime 18W+ MOST Lichid 240 A CA 320 A CC 0,5-4,0 mm 5-12 l/min 1,06 kg 4,0 m ,0 m ,0 m APARATE ŞI PISTOLETE PENTRU SUDAREA TIG 27

28 Mânere de schimb pentru pistolete TIG ABICOR BINZEL Conectori ABICOR BINZEL (old) Alte pistolete TIG (substituente) TRAFISTEL LE WELDCRAFT ESAB LORCH MOST ABITIG 9 SRT-9 / SR-9 TIG-9 LT-9 CK-9 ABITIG 17 SRT-17 / SR-17 TIG-17 LT-17 CK-17 ABITIG 20 SRT-20 / SR-20 TIG-20 LT-20W CK-20 ABITIG 26 SRT-26 / SR-26 TIG-26 LT-26 CK-26 ABITIG 18 SRT-18 / SR-18 TIG-18 LT-18W CK-18 BTD123 HW-20ARV BTF-140 TXH 120 BTD153 HW-17 BTF150 TXH 150 BTD253W HW-20 BTF250W TXH 250W BTD203 HW-26 BTF200 TXH 200 BTD403W HW-18 (BTF400W) TXH 400W WLT-9 LTG 900 WLT-17 LTG 1700 WWT-20 LTW 3000 WLT-26 LTG 2600 WWT-18 LTW MOST 17V+ MOST 20W+ MOST 26+ MOST 18W+ Conectori Denumire Observații Conector furtun Ø6 Faltig + GER 9, De gaz Piulița niplu 1/4 299TG2 Esab, Aspa + GER 9, Piulița niplu Ø5 299TG Conector furtun 2,7 LE, Lorch + GER 8, Priză SzR16P2NG5 Faltig Priză SzR20P4NG4 Faltig De control Conector Amphenol 2 pini ESAB ( ) Conector Tuchel 3 pini Faltig 161, 200, 250, Conector Tuchel 5 pini LE, Lorch Conector rotund 5 pini Pontig 1880HF, Pontig De lichid Conector furtun Ø6 mm GER 9, Cleme GER 9, GER 8, Electrozi wolfram pentru sudarea TIG Nr. Culoare Tip de catalog Denumire și simbol Observații de ident. curent XX17 Cu Toriu 2% WT20 roșu CC Ușor radioactiv XX17 Cu Toriu 4% WT40 portocaliu CC Retras din ofertă XX17 Cu Wolfram Pur WP verde CA XX17 Cu Lantan WL10 negru CA/CC XX17 Cu Ceriu WC20 gri CA/CC XX17 Cu Lantan WL15 auriu CA/CC XX17 Cu adaos de elemente rare Multi-Strike CA - curent alternativ / sudură de aluminiu CC curent continuu / sudură de oțel și inox turcoaz CA/CC XX diametrul electrodului, ex: Ø 1.6mm = 16; Ø 2.4mm = 24; etc. Cele mai bune proprietăți la sudarea oțelului și aluminiului; Lungime: 175mm; Diametru: 1.0; Dimensiuni Acești electrozi sunt disponibili în lungime de 175mm. Diametri tipici (mm): 1,0; 1,6; 2,0; 2,4; 3,0; 3,2; 4,0. Șlefuirea unghiului la electrozii Tungsten, recomandată pt sudare CC (în conformitate cu instrucțiunile de fabricare) Putere de sudare Unghi electrod 20 A A A > 200 A 120 Curent recomandat pt sudare (în conformitate cu instrucțiunile de fabricare) Diametrul electrozilor Putere curent continuu Putere curent alternativ 1,0 mm 3-40 A 5-30 A* 1,6 mm A A* 2,0 mm A A* 2,4 mm A A* 3,2 mm A A* 4,0 mm A A* *) În funcție de tipul electrodului și balanța parametrului de control al curentului alternativ APARATE ŞI PISTOLETE PENTRU SUDAREA TIG

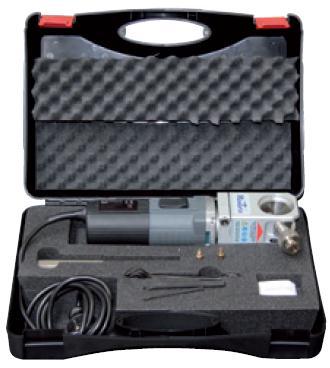

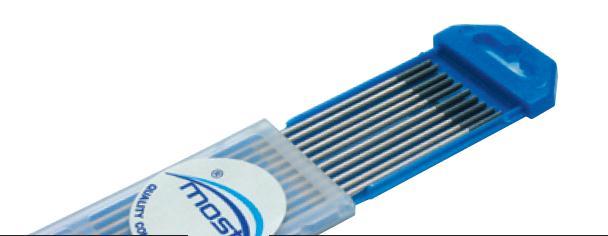

29 ISO 9001 Ascuțitorul pentru electrozi de wolfram WAG 40 MOST Aceste aparat este destinat doar pentru ascuțirea electrozilor wolfram utilizați la sudarea prin metoda TIG. La sudarea cu electrod de wolfram, precizia de ascuțire a unui electrod depinde de dimensiunea acestuia, curentul de sudare și intensitatea curentului. Un electrod ascuțit garantează o aprindere de arc ideală și mărește durata de viață a acestuia. Proprietățile ascuțitorului WAG 40 MOST: ascuțirea electrozilor de 1,0 până la 4,0 mm setarea unghiului de ascuțire de la 15 până la 180 posibilitatea de a seta adâncimea, cu scopul uzării minime a electrodului ascuțirea electrozilor cu lungime începând de la 15 mm lungime potrivit pentru ascuțirea electrozilor scurți, cei lungi necesită utilizarea unui echipamentului auxiliar (cleștii marcați L ) se utilizează cu suport sau în mână, fără suport dispune de un filtru de praf încorporat (tip 8511K1.H12) suportul de masă este opțional Ascuțitorul WAG 40 MOST se folosește în sudarea orbitală TIG, sudarea cu plasmă și sudarea TIG manuală profesională. Echipamentul este livrat în valiză împreună cu: ascuțitorul de electrozi wolfram, clemele cu diametrul de 1.6, 2.4 și 3.2 mm, un set de chei pentru întreținerea polizorului. Specificații tehnice WAG 40 MOST Putere P1 650 W Tensiunea de alimentare 230 V / Hz Rotații de la la rotații/min Nivelul de zgomot 88,8 db (A) Nivelul de vibrații 5 m/s Greutate 2,8 kg Cartuș de filtre Filtre de unică folosință Disc de diamant ă Ø 40 mm ( ) APARATE ŞI PISTOLETE PENTRU SUDAREA MMA 3.1 ECHIPAMENTE MMA Invertor de reglare MOST PONTE 3.2 și PONTE 4.0 Ponte 3.2 și Ponte 4.0 sunt suplimentele seriei de invertoare MMA cu alimentare de la o singură fază de curent. Numele acestora are legătură cu diametrul electrozilor de sudură care se recomandă pentru utilizare: Ponte 3.2 până la un diametru de 3,2 mm Ponte 4.0 până la un diametru de 4,0 mm Aceste aparate sunt foarte competitive din punct de vedere al prețului și ușor de utilizat datorită panoului de control care include toate funcțiile utile sudării cu electrozi: buton pentru setarea curentului comutator de schimbare al modului de lucru la electrod (LiftTIG); leduri de indicare a stadiilor de activitate sau a supraîncălzirii; prize pentru conectarea cablurilor de sudare: Ponte 3.2 cu mărimi între 10 și 25, Ponte 4.0 cu mărimi între 10 și 25; funcția VRD de reducere a tensiunii de mers în gol la 9 V (67 V în momentul aprinderii arcului). Specificații tehnice PONTE 3.2 PONTE 4.0 Tensiunea de alim. (50/60 Hz) 1x230 V ± 15% 1x230 V ± 15% Puterea absorbită 5,9 kva 7,1 kva Gama de electrozi MMA 1,6-3,2 mm 1,6-4,0 mm Curent de sudare și ciclu de lucru 140 A (30%) 77 A (100%) 160 A (30%) 88 A (100%) Intervalul curentului de sudură A A Tensiunea de mers în gol (VRD) 9 V 9 V Clasa de protecție IP 23 IP 23 Dimensiuni 290x120x198 mm 313x120x198 mm Greutate 4,7 kg 5,2 kg Invertor MMA Ponte 3.2 Most Invertor MMA Ponte 4.0 Most Clește port-electrod 3 m (PONTE 4.0) Clește port-electrod 3 m (PONTE 3.2) Pistolet TIG 26V Most m (PONTE 4.0) Pistolet TIG 17V Most 4 m Pistolet TIG 17V Most 8 m Valiză pentru invertor Most Reductor argon Most APARATE ŞI PISTOLETE PENTRU SUDAREA MMA 29

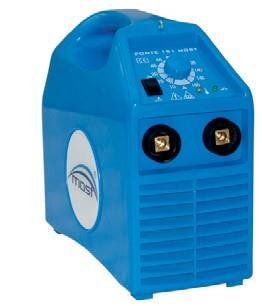

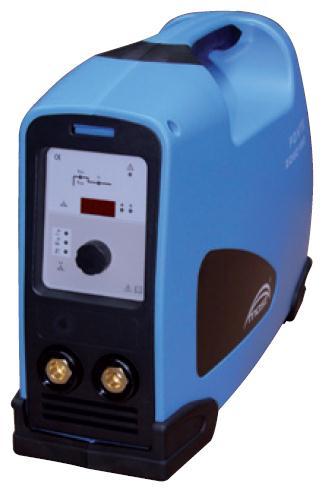

30 Echipament tip invertor marca MOST seria PONTE 131 și PONTE 151 Pentru sudori exigenți oferim două aparate care pot satisface în mod complet cerințele acestora. Ponte 131 și 151 MOST sunt invertoarele de reglare pentru sudare cu electrozi înveliți de tip TIG (curent continuu și aprindere de arc prin frecare). Ponte 131 și 151 au un ciclu de lucru mare (45%) pentru un curent maxim de sudare: Ponte 131 necesită 130A Ponte 151 necesită 150A Ambele aparate au active funcțiile de pornire la cald și anti-lipire. Carcasa de plastic nouă, cu design modern asigură o clasă de protecție IP 23 pentru întregul echipament. Mulțumită acestor caracteristici Ponte 131 și 151 sunt potrivite pentru lucrul în medii închise sau deschise. De asemenea, cele două aparate sunt echipate cu prize pentru conectarea cablurilor de sudură de mărimi 10 și 25. Specificații tehnice PONTE 131 PONTE 151 Tensiunea de alim. (50/60 Hz) 1x230 V ± 15% 1x230 V ± 15% Puterea absorbită 4,0 kva 4,7 kva Gama de electrozi MMA 1,6-3,2 mm 1,6-4,0 mm Curent de sudare și ciclu de lucru 130 A (45%) 110 A (60%) 80 A (100%) 150 A (45%) 130 A (60%) 100 A (100%) Intervalul curentului de sudare A A Tensiunea de mers în gol (VRD) 88 V 88 V Clasa de protecție IP 23 IP 23 Dimensiuni 270x130x240 mm 270x130x240 mm Greutate 5,1 kg 5,3 kg Invertor MMA PONTE 131 Invertor MMA PONTE 151 Clește port-electrod MOST 3 m Pistolet TIG 17V MOST (valve) priză 25 L=4 m Pistolet TIG 17V MOST (valve) priză 25 L=8 m Reductor argon MOST Invertor de reglare marca MOST seria PONTE 2060 VRD Ponte 2060 VRD MOST este aparatul destinat sudurii prin metoda MMS cu electrozi înveliți și sudura TIG cu începere prin frecare și curent continuu. Carcasa dispozitivului este foarte modernă, ergonomică și realizată din materiale de înaltă calitate. Rezistența carcasei este conferită de soluția patentată a producătorului denumită DDR (Dual Density Reinforcement - Consolidare dublă a densității). Straturile protectoare de cauciuc au 3 funcții: anti-alunecare pentru mâner; anti-alunecare pentru părțile de jos cu scop de protecție și de mărire a aderența la bază; amortizarea șocului în caz de cădere pentru a proteja componentele electronice interne. Aparatul are încorporat un sistem de ventilare care își intră în funcție atunci când se depășește temperatura obișnuită din interior. Această soluție ajută la limitarea acumulării de praf în interior și la creșterea duratei de viață a dispozitivului PONTE 2060 VRD. În plus acest aparat este echipat cu un sistem de auto-diagnosticare care afișează codurile de erori în cazul în care acestea apar. Cât despre funcția VRD, aceasta crește siguranța sudorului într-un mediu de lucru cu risc mare de pericol. Însă atunci când se lucrează pe suprafețe umede sau în locuri cu o umiditate mare a aerului, este necesară o protecție suplimentară împotriva șocului electric. Funcție VRD pune aparatul în stand-by în câteva milisecunde după ce procesul de sudare este terminat și reduce tensiunea pe electrozii înveliți până la cel mai sigur nivel (aroximativ 11V). Reînceperea procesului de sudare activează dispozitivul și permite aprinderea arcului electric. Ponte 2060 VRD este echipat și cu alte funcții suplimentare care simplifică sudarea cu electrozi: Pornirea la cald această funcție crește valoarea la momentul aprinderii arcului în raport cu valoarea stabilită a curentului de sudare. Scopul acesteia este de a facilita începerea lucrării. Anti-lipire acest sistem reduce curentul în cazul apariției unui scurt-circuit sau a unei lipiri de electrod. În acest fel aparatul se separă de materialul sudat. Aparatul are un panou de control cu afișaj digital, iar butonul permite alegerea modului de lucru: MMA, MMA și VRD sau TIG cu Lift-Arc și curent continuu. Invertor MMA PONTE 2060 VRD MOST, valiză și cabluri Pistolet TIG 26V MOST, priză 35-50, lungime 4 m Reductor argon MOST Specificații tehnice PONTE 2060 VRD Tensiunea de alim. (50/60 Hz) 1x230 V ± 15% Puterea absorbită Gama de electrozi MMA Curent de sudare și ciclu de lucru Intervalul curentului de sudare Tensiunea de mers în gol (VRD) Clasa de protecție Dimensiuni Greutate 7,2 kva 1,6-4,0 mm 200 A (60%) 140 A (100%) A 58 V IP 23C 430x175x325 mm 7,2 kg APARATE ŞI PISTOLETE PENTRU SUDAREA MMA 30

31 ISO 9001 Invertor PONTE 200 MOST pentru sudura MMA Ponte 200 este noul invertor din gama MOST. Are o greutate foarte mică (doar 5 kg) datorită soluției electronice și aspectului practic și modern pe baza cărora a fost conceput. Are un preț atractiv fără a fi compromisă calitatea lucrărilor de sudură. Chiar și sudorii profesioniști sunt extrem de mulțumiți datorită eficienței aprinderii arculiui electric și a calității deosebite a rezultatelor obținute în urma sudării. Se folosește extrem de simplu! Este livrat în cutie de carton și sunt incluse cabluri de sudură cu împământare și suport pentru electrozi. Număr catalog Accesorii: Carcasă MOST din plastic TerMost pentru păstrarea electrozilor Specificații tehnice Tensiunile principale (50/60 Hz) +/-15% Intervalul curentului electric Consumul max. de curent Ciclul de funcționare al curentului 20% Ponte 200 MOST 1x230V, 50-60Hz A 34 A 200A 60% 120A Tensiunea circuitului deschis 63V Factorul putere 0,73 Eficiența 85% Clasa de protecție IP 21 Siguranța de rețea, întârzierea acțiunii 16 A Clasa de izolare F Dimensiuni 320x123x220 Prize de sudură 10/25 (mici) Greutate 5,0 kg 3. APARATE ŞI PISTOLETE PENTRU SUDAREA MMA 31

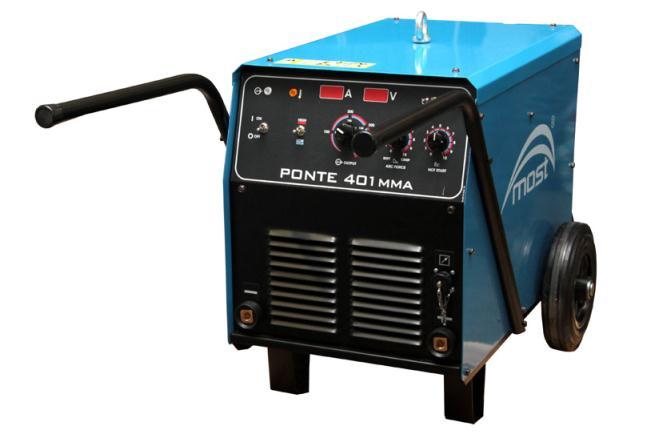

32 Reductor PONTE 401 MOST pentru sudura MMA Ponte 401 MMA este un reductor de încredere pentru sudarea convențională cu electrozi. În ciuda modului de ajustare și al punctului de setare, dispozitivul este destul de modern. Prezintă un afișaj A/V și funcții de reglare instantă a încălzirii și a puterii arcului electric. Datorită tensiunii circuitului deschis și a stabilității arcului electric se poate suda cu orice tip de electrod. Dispozitivul poate fi folosit chiar și pentru șlefuirea electrozilor și a fost conceput pentru condiții climatice dure. Astfel, există și versiunea cu multi-voltaj. Componentele electrice și electronice sunt foarte bine izolate și sunt dispuse în așa fel încât să fie protejate de praf. De asemenea, există posibilitatea să comandați versiunea cu sistem de ventilare care ajută la reducerea consumului de energie și împiedică accesul prafului în interiorul dispozitivului. Pentru transportarea facilă a acestuia, Ponte 401 este echipat cu roți mari și mânere ergonomice. Dispozitivul este livrat pe palet de lemn. Număr catalog Accesorii: TerMost pentru păstrarea electrozilor Ciocan de sudură Cabluri de sudură la cerere. DENUMIRE Ponte 401 MMA 220/380/440V PUTERE DE ALIMENTARE Ponte 401 Voltaj de intrare U1 EMC / Class Frecvența 220/380/440V ±10% A 50 / 60 Hz Putere de intrare la ciclu nominal Amperaj de intrare I1max cos φ Ciclu de funcționare 75 A 0,81 PUTEREA NOMINALĂ Ciclu de funcționare 40 C Curent de ieșire Tensiunea de ieșire 35% 400 A 36 Vdc 60% 315 A 32,6 Vdc 100% 240 A 29,6 Vdc INTERVALUL DE IEȘIRE Intervalul curentului de sudură Voltajul de vârf al circuitului deschis 30A 400A 74 Vdc CABLURI DE INTRARE RECOMANDATE ȘI MĂRIMEA SIGURANȚELOR Sigurața sau mărimea întrerupătorului 220V 380V 440V Alimentare energie electrică D63 A D40 A D32 A 4 Conductor, 6mm2 DIMENSIUNI Greutate Înălțime Lățime Lungime 135 kg 650 mm 580 mm 690 mm Clasa de protecție Umiditatea de operare (t=20 C) Temperatura de operare Temperatura depozitare IP23 95% De la -10 C la +40 C De la -25 C la 55 C APARATE ŞI PISTOLETE PENTRU SUDAREA MMA

33 ISO 9001 Invertor de reglare MOST PONTE 251 CEL Performantul dispozitiv Ponte 251 pentru sudare cu electrozi necesită o alimentare de 400V datorită curentuluii de sudare de 250A. Acesta permite sudarea cu orice tip de electrozi (rutilici, bazici sau celulozici) cu diametrul de până la 5.0 mm. Curentul de sudare este afișat în A sau V și toate butoanele sunt localizate pe panoul frontal. Valorile puterii de arc și a căldurii de început pot fi ajustate în funcție de preferințe. Invertor MMA Ponte 251 CEL Clește port-electrod m Pistolet TIG 26V MOST priză lungime 4m Reductor argon MOST Specificații tehnice PONTE 251 CEL Tensiunea de alim. (50/60 Hz) 3x400 V ± 10% Puterea absorbită Gama de electrozi MMA Curent de sudare și ciclu de lucru Intervalul curentului de sudare Tensiunea de mers în gol (VRD) Clasa de protecție Dimensiuni Greutate 10 kw 1,6-5,0 mm 250 A (35%) 190 A (60%) 150 A (100%) A 97 V IP 23S 490x240x400 mm 22 kg 3.2. Port-electrozi MMA Tip COMFORT 200 A MOST COMFORT 400 A MOST COMFORT 600 A MOST ROTATIONAL 200 A MOST ROTATIONAL 400 A MOST ROTATIONAL 600 A MOST PRIMA 200 A MOST PRIMA 400 A MOST A/20 MOST* A/30 MOST* A/40 MOST* A/60 MOST* COMFORT MOST *) Cablul de sudură este fixat pe capătul cutiei ROTATIONAL MOST PRIMA MOST APARATE ŞI PISTOLETE PENTRU SUDAREA MMA 31

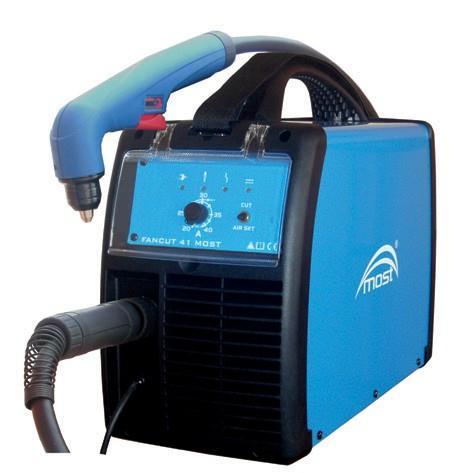

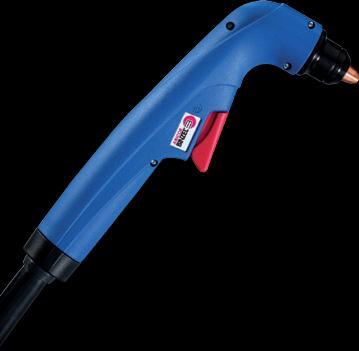

34 4. ECHIPAMENTE DE TĂIERE PLASMĂ 4.1. Aparat de tăiere plasmă Aparat de tăiere plasmă FANCUT 40 Acest dispozitiv este un invertor mic și portabil dedicat tăierii de metal. Cu o greutate mică și o alimentare de curent de 230V este perfect de utilizat pentru lucrări de montare și producție. Aparatul de tăiere folosește un pistolet de plasmă ABICut 45 cu un conector central de 6mm lungime. Fancut 40 este livrat cu un set de piese de schimb pentru pistoletul de plasmă (3 electrozi, 8 duze, 1 capac, 1 alimentator). Specificații tehnice FanCut 41 Tensiunea de alimentare 1x230 V / Hz Siguranța fuzibilă 16 A Factorul de putere 0,98 Plaja de curent A Curent de sudare și ciclu de lucru 40 A /40% 26 A /60% Tăiere de calitate - oțel 12 mm Presiunea de calitate a aerului 5 bar Tensiunea maximă 8 bar Consumul de aer 119 l/min Aprinderea arcului Prin contact Gradul de protecție IP 23 Dimensiuni (LxWxH) 170x430x270 mm Greutatea 12,6 kg Aparat de tăiere FanCut 41 Șubler 745.D Piese de schimb pentru pistoletul ABICut 45 de la aparatul de tăiere FanCut 40/41 MOST Nr. Denumire 13 Corpul pistoletului ABI Mâner Buton Electrod scurt Electrod lung Difuzor Duză de tăiere standard 0,8 mm Duză de tăiere lungă 0,9 mm (pin) Capac de protecție 45A Capac de protecție Ghidaj Cheie ECHIPAMENTE DE TĂIERE PLASMĂ

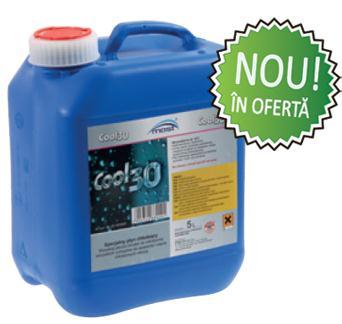

35 ISO 9001 Sistem universal de răcire MOST pentru pistolete de sudare și pistolete de tăiere a plasmei FANCOOL 601-WA MOST Fancool 601WA MOST este un aparat independent de răcire a pistoletelor de sudare MIG/MAG, TIG și pistolete de tăiere a plasmei. Pentru aparatele de sudură mai puțin avansate, lipsa lichidului de răcire poate crea probleme serioase în ceea ce privește eficiența sudării la curent ridicat. Soluția se materializează prin conectarea aparatului Fancool 601 WA MOST la dispozitivul de sudare MIG, TIG sau la cel de tăiere a plasmei. În plus, acest sistem de răcire permite conectarea pistoleților de răcire la mai multe dispozitive, crescând astfel productivitatea. Cisternă Tensiunea maximă Fluxul maxim Puterea Puterea de consum Clasa de protecție Greutate Dimensiuni (L x l x h) Specificații tehnice Fancool 601-WA MOST max 3,0 l p= 0,35 MPa (3,5 bar) Q= 8 l/min 230 V/ 50 Hz 1,3 A IP 23S 16,6 kg 244 x 525 x 290 mm Standard PN EN Curentul înregistrat pe modul automat 60 A (dacă este recomandată sudarea cu un curent mai slab pe modul manual) Lichid de răcire pentru pistolete de sudare și pistolete de tăiere a plasmei marca MOST, seria COOL 30 Acest lichid conține o substanță de calitate înaltă pentru o răcire eficientă a pistoletelor de sudură și tăiere de plasmă. Prezintă următoarele caracteristici: Rezistență la îngheț de până la -30 C; neconductibilitate; este incolor/transparent; Protejează pistoletele, cablurile de sudură, răcitoarele și echipamentele de sudură și tăiere împotriva coroziunii electrolitice; Nu avariază componentele de cauciuc sau cele de izolare. Cantitate recipient: 5l : ECHIPAMENTE DE TĂIERE PLASMĂ 35

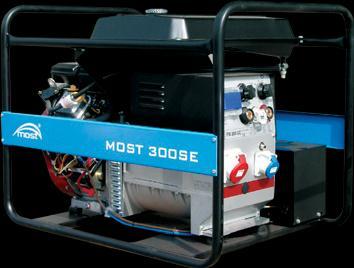

36 5. GENERATOARE DE SUDURĂ Gneratoare Synchronic IP 23 Durabile și fiabile, generatoarele cu rotor înfășurat sunt destinate alimentării tuturor receptoarelor de curent, fiind echipate cu protecție termică completă, inclusiv în cazul supraîncălzirii. Motoarele Acestea sunt motoare industriale Honda și B&S Vanguard care operează în intervale de 3000 r./min. cu stabilizare automată a rotației, separată de încărcare, și dotare cu senzori de presiune pentru ulei. Unele tipuri de generatoare sunt echipate cu motoare diesel, extrem de rezistente la funcționarea în regim continuu. Prima cifră Protecție împotriva corpurilor străine Protecție IP P XX A doua cifră Protecție împotriva apei 0 fără protecție 0 fără protecție 1 corp străin > 50 μm 1 apa se scurge vertical 2 corpuri străine > 12 μm 2 apa stropește până la 15 de linia verticală 3 corpuri străine > 2,5 μm 3 apa este pulverizată până la 60 de linia vert. 4 corpuri străine > 1 μm 4 apa stropește din toate direcțiile 5 protecție împotriva prafului 5 apa curge din toate direcțiile Aparatele sunt certificate în conformitate cu directivele Uniunii Europene referitoare la mașini (Certificate of Compliance). Oferim certificare pentru fiecare generator. Generatoare de sudură MOST 220S MOST 300SE Generatoarele de sudură sunt o variantă a generatoarelor de curent, dar acestea sunt special concepute pentru activitatea de sudură MMA cu electrozi înveliți. Principalul avantaj al acestui dispozitiv constă în cooperarea excelentă dintre motor și aparatul de sudură, și de asemenea, prețul considerabil mai mic decât în cazul cumpărării unui set complet care conține generator de curent electric și aparat de sudură. Generatoarele de sudură sunt echipate cu mufe de ieșire de 400V/230V și în timpul pauzelor acestea pot funcționa ca sursă de curent standard. Specificații tehnice MOST 220S MOST 300SE Curentul de sudare 220 A/35% 300 A/35% Puterea 3~ max nominală 6,7 kva / 6,5 kva 10,5 kva / 10,0 kva Puterea 1~ 3,5 kva 4 kva Tensiunea 230 V 400 V 230 V 400 V Curentul 3~ 9,6 A 15,2 A Curentul 1~ 15,2 A 17,3 A Frecvența 50 Hz 50 Hz Generatorul perie sincron IP 23 brush perie sincron IP 23 Motorul Honda, GX390, 4-bătăi, 1-cilindru, OHV, 390 cm³, pornire inversă cu cordon, 3000 rotații/min Vanguard, HP22, 4-bătăi, 2-cilindrii, OHV, 627 cm³, pornire inversă cu cordon, 3000 rotații/min Rezervorul de combustibil 6,5 l Pb95/98 20 l Pb95/98 Consumul de combustibil la 3/4 putere 2,7 l/h 3,6 l/h Timpul de lucru la 3/4 putere 2,4 h 5,5 h Cantitatea de ulei în rezervor 1,3 l 1,7 l Zgomot 98 db 98 db Dimensiuni (Lxlxh) 775x565x595 mm 900x645x620 mm Greutate 92 kg 167 kg Echipament standard Indicator de ulei, priză monofazică 16A, priză trifazică 16A, comutator termic, dispozitiv de sudură (la un ciclu de lucru de 35%) Indicator de ulei, priză monofazică 16A, priză trifazică 16A, comutator de control de la distanță, comutator magnetic cu voltmetru diferit, măsurător de frecvență GENERATOARE DE SUDURĂ

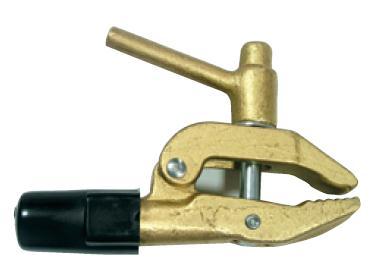

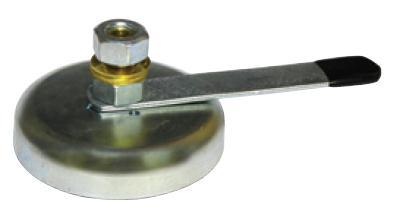

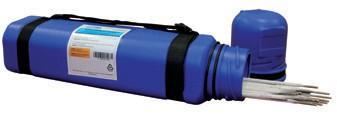

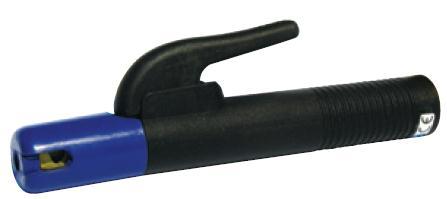

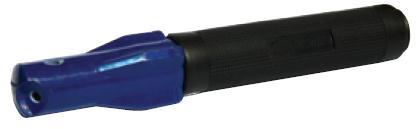

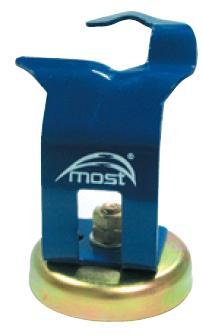

37 ISO ACCESORII PENTRU SUDURĂ Cabluri de sudură OS1 (H01N2D) Conectori pentru cabluri de sudură Denumire Fotografie Ștecher pt cablu 10/25 MOST Ștecher pt cablu 35/50 MOST Ștecher pt cablu 50/70 MOST Ștecher pt cablu 70/95 MOST Priză pt cablu 35/50 MOST Priză pt cablu 50/70 MOST Denumire OS OS OS OS OS OS Priză pt dispozitiv 10/25 MOST Priză pt dispozitiv 50/70 MOST Ștecher pt dispozitiv 50/70 MOST Cleme de masă Cleme de masă cu șurub Ciocane de sudură 150A MOST 200A MOST 300A MOST A MOST g ciocan-arc MOST g ciocan-euro MOST Suport rotativ magnetic Triunghiuri magnetice Suport magnetic Triunghiuri mici MOST Suport pistolet Triunghiuri mari MOST MIG MOST TIG MOST ACCESORII PENTRU SUDURĂ 37

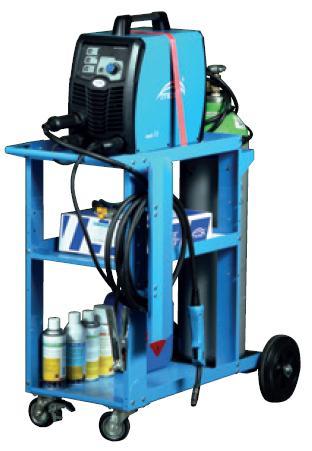

38 Cărucior de sudură WUS-150 MOST Căruciorul de sudură este conceput ca suport și mijloc de transport pentru dispozitivele de sudură și pentru cilindrul de gaz care are un loc rezervat în spate, potrivit mărimii și greutății acestuia. Acest cărucior este o soluție universală pentru transportul echipamentelor care nu dispun de roți (ex: Ponte, Fancut, Pontig, Fanmig 175i, etc.), cât și pentru echipamente adiționale precum: pistolete de sudură, piese de schimb, consumabile și alte unelte. Rafturile și picioarele căruciorului sunt făcute din oțel, iar raftul de sus are posibilitatea de a fixa orice dispozitiv de sudură în așa fel încât să se evite eventualele accidente de răsturnare de pe platforma căruciorului. Căruciorul de sudură este echipat cu 4 roți: 2 roți pivotante în față (inclusiv una dotată cu frână) și 2 roți pe spate dispuse pe o axă comună. Partea din spate a căruciorului are cârlige pentru agățarea buteliei cu lanț iar unul din picioare are cleme de fixare al cablului provenit de la bobină. Ca și ultim detaliu, întregul dispozitiv este acoperit cu un strat de protecție. Aplicare simplă Uscătoare și termos pentru electrozi PD 0-20 MOST PD 0-50 MOST GS-6P MOST Uscătoarele PD 0-20 MOST și PD 0-50 MOST sunt concepute pentru uscarea electrozilor înainte de sudură. Electrozii au nevoie de o uscare timp de 2-3 ore la o temperatură de 350 C. După uscare, aceștia trebuie ținuți în termos la 100 C. Pentru acest ultim pas, se recomandă termosul GS-6P MOST. Termosul GS-6P MOST este destinat depozitării adecvate, după o uscare la 350 C într-unul din uscătoarele PO 0-20 MOST sau PO 0-55 MOST. După uscare se recomandă păstrarea electrozilor la 100 C pentru a evita umezirea acestora. Acest dispozitiv este adaptat la o tensiunea de 230V. Specificații tehnice Uscător Uscător Termos PD 0-20 MOST PD 0-50 MOST GS-6P MOST Tensiunea 230 V 230 V 230 V Puterea 1200 W 1600 W 300 W 20 kg de electrozi 50 kg de electrozi 6 kg de electrozi Capacitatea în 4 camere în 4 camere într-o cameră Temperatura setată C C C Greutatea 14 kg 26 kg 4 kg Dimensiuni (Lxlxh) 690x215x215 mm 800x310x310 mm 545x305x115 mm Termosul pentru electrozii MOST Acest termos conferă o protecție pasivă pentru electrozii MOST uscați anterior și de asemenea, are un rol de depozitare temporară: prezintă 2 dopuri etanș care protejează eficient împotriva apei și umezelii; robustă și rigidă, carcasa este confecționată din PE-LD; doar o pătrime de rotire este necesară pentru închiderea termosului; se pot lipi stickere care descriu conținutul termosului pentru a fi ușor identificabile; înlocuiește eficient ambalajul instabil din carton pentru electrozi; capacitate de până la 6.8 kg de electrozi cu o lungime de 450 mm; temperatura maximă la care pot fi păstrați electrozii este de 121 C Clește de sudură MOST Acești clești sunt destinați realizării de lucrări adiționale și pentru proceselor de sudare MIG/MAG. Această mică unealtă permite tăierea firului de sudare, curățirea duzei de gaz și a capătului de contact și, de asemenea, ajută la fixarea adecvată a elementelor conectorului de sudură. Cleștii de sudare sunt prezentați în 2 variante: Clești de sudare MOST 7" (pt. pistoleții MOST 15/24/25) Clești de sudare MOST 8" (pt. pistoleții MOST 36/401/501) ACCESORII PENTRU SUDURĂ
